Hướng dẫn đấu nối khởi động từ (contactor) CHINT NCH8-25/20

Khởi động từ là linh kiện quan trọng giúp điều khiển các thiết bị điện lớn trong hệ thống nhà thông minh. Để tối ưu hiệu suất và an toàn, việc đấu nối đúng cách là điều cần thiết. Dưới đây là hướng dẫn chi tiết cho khởi động từ CHINT NCH8-25/20.

1. Khởi động từ là gì?

Khởi động từ, còn được gọi là contactor (công tắc tơ), là thiết bị điện hạ áp thực hiện đóng cắt thường xuyên các mạch điện động lực. Nó giúp điều khiển động cơ, hệ thống chiếu sáng và các thiết bị khác thông qua nút nhấn hoặc điều khiển từ xa.

• Thao tác đóng ngắt thường được thực hiện bằng cơ cấu điện từ.
• Khởi động từ được thiết kế để chịu tải lớn hơn công suất của thiết bị được điều khiển.
• Giúp bảo vệ toàn bộ mạch điện khỏi quá tải và hư hỏng.

Ví dụ thực tế

Giả sử bạn muốn điều khiển từ xa một dàn LED công suất 700 W. Khi khởi động, dòng điện có thể lên tới 4 lần công suất, tức hơn 2800 W, vượt quá giới hạn của công tắc thông minh. Việc sử dụng khởi động từ sẽ ngăn chặn sự quá tải và bảo vệ thiết bị.

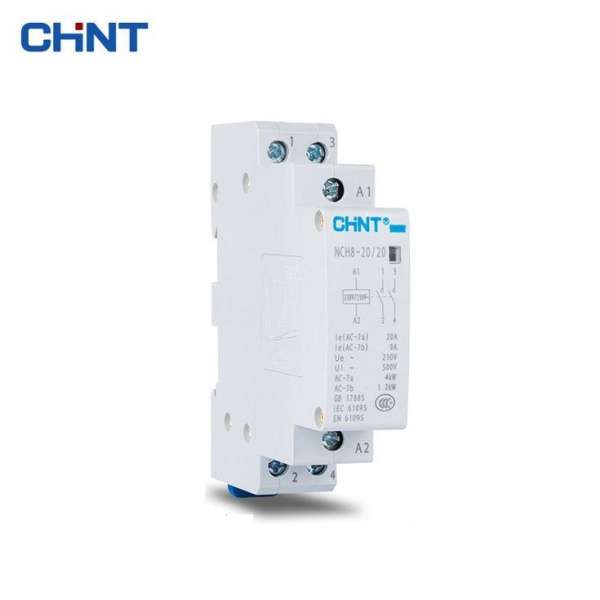

2. Thông số kỹ thuật của CHINT NCH8-25/20

• Điện áp làm việc của cuộn hút: 220 V ~ 50 Hz.
• Công suất chịu tải: 25 A.
• Loại: 1 pha, điện từ.
• Số lượng tiếp điểm: 2 tiếp điểm thường mở (NO).
• Được thiết kế bảo vệ chống tác động môi trường.
• Thích hợp cho động cơ công suất < 2 kW, tải AC‑3.
• Chất liệu: Nhựa PC chống cháy nổ, tiếp điểm bằng đồng.
• Trọng lượng: 200 g.

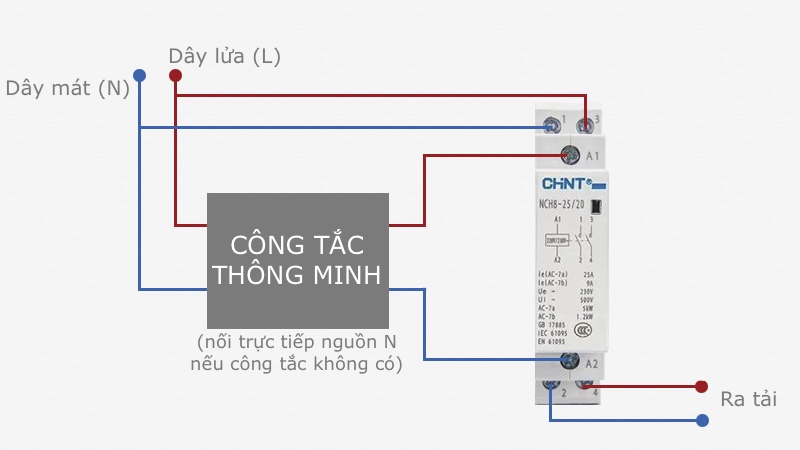

3. Hướng dẫn đấu nối

3.1 Chuẩn bị

• Đảm bảo nguồn điện đã được tắt.
• Kiểm tra khởi động từ có đầy đủ bộ phận: cuộn hút, tiếp điểm, cơ cấu đóng ngắt.
• Chuẩn bị dây dẫn: dây nguồn (R, N, PE), dây điều khiển (coil), dây tải.

3.2 Kết nối dây nguồn

• Gắn dây nguồn R vào cổng R của khởi động từ.
• Gắn dây nguồn N vào cổng N.
• Gắn dây PE vào cổng PE (nếu có).

3.3 Kết nối dây điều khiển (coil)

• Gắn dây điều khiển 1 vào cổng 1 của cuộn hút.
• Gắn dây điều khiển 2 vào cổng 2.
• Điều khiển có thể là nút nhấn, relays, hoặc thiết bị điều khiển từ xa.

3.4 Kết nối tải

• Gắn tải vào hai tiếp điểm NO.
• Đảm bảo chiều dẫn đúng để tránh ngắn mạch.

3.5 Kiểm tra và khởi động

• Kiểm tra tất cả các kết nối, đảm bảo không có dây lỏng.
• Bật nguồn điện.
• Thử kích hoạt khởi động từ bằng nút điều khiển.
• Quan sát hiện tượng đóng ngắt và tải hoạt động bình thường.

4. Kết luận

Khởi động từ CHINT NCH8-25/20 là giải pháp tối ưu cho các hệ thống nhà thông minh cần điều khiển tải lớn. Bằng cách tuân thủ hướng dẫn đấu nối chi tiết, bạn sẽ bảo đảm an toàn, độ tin cậy và hiệu suất cao cho toàn bộ hệ thống điện.
